DOBOT MG400 DobotStudioPro（パレタイズブロック）を使ったパレタイズ動作
DobotStudioProの直感的なプログラミングと、MG400の繰り返し精度±0.05mmという特徴を元にパレタイズ動作を簡単に再現することが可能です。またDobotStudioProのパレタイズブロックを使うことでプログラムをよりシンプルにすることができます。
今回は下記動画のような動作ができるプログラム方法をご案内します。
サンプルプログラムのご提供をご希望の方は、下記メールにてお問い合わせください。
準備

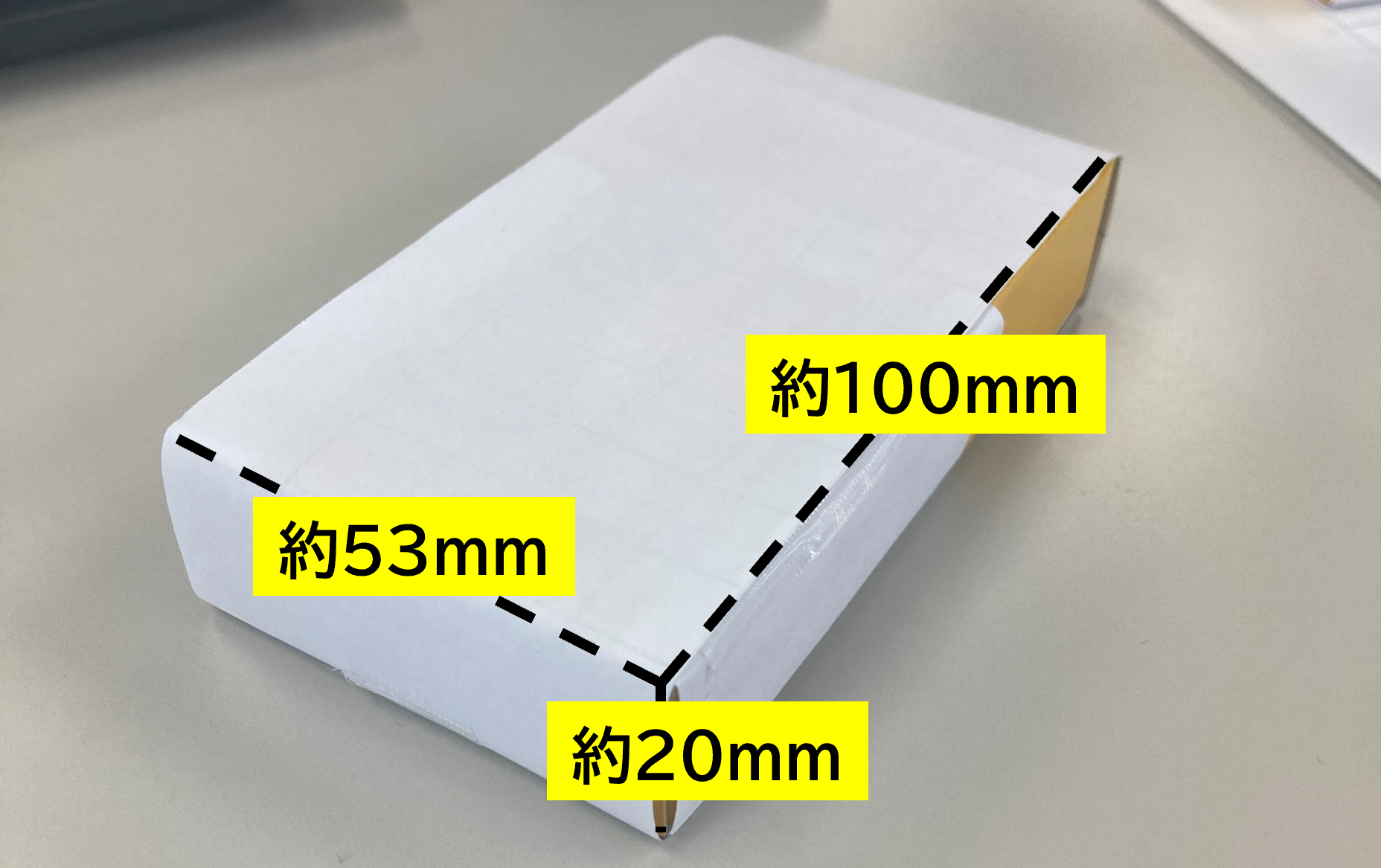

ワーク（縦：約100mm×横：約53mm×高さ：約20mm、重さ約5g）×4つ
MG400セッティング
- MG400本体（AFD-MG400）
- サクションカップ（AFD-MG400に同梱）
- エアポンプキット（AFD-MG400APK）
ポイント登録
下記の通りポイントを登録します。
| ポイント名 | X | Y | Z | R |
|---|---|---|---|---|
| P1 | 197 | 0 | -145 | 0 |
| P2 | 210 | -150 | -145 | 0 |
| P3 | 310 | -150 | -145 | 0 |
| P4 | 210 | -255 | -145 | 0 |
| P5 | 310 | -255 | -145 | 0 |
| P6 | 198 | 276 | -145 | 0 |
| P7 | 298 | 276 | -145 | 0 |
| P8 | 198 | 170 | -145 | 0 |
| P9 | 298 | 170 | -145 | 0 |
P1はホームポジションとして登録します（この座標で梱包姿勢に戻すことが可能です）
パレットブロックの使い方
パレットブロックを取り出し、図の〇で囲っている箇所をクリックします。

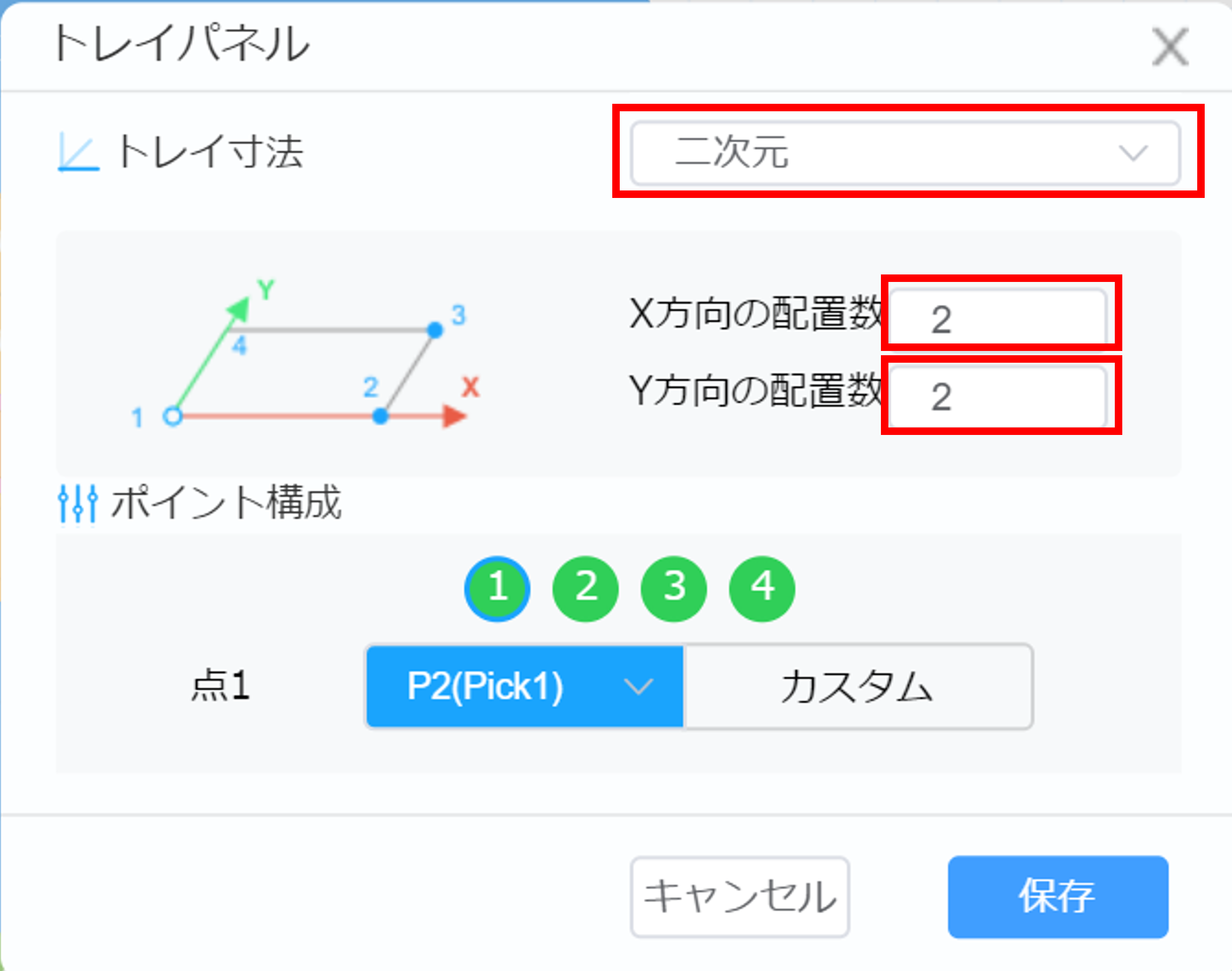

トレイパネルが表示されます。今回はトレイ寸法を「2次元」に、XY方向の配置数を「2」に設定します。
（ワークの対象に応じて数を調整します。）
そして、座標を登録します。

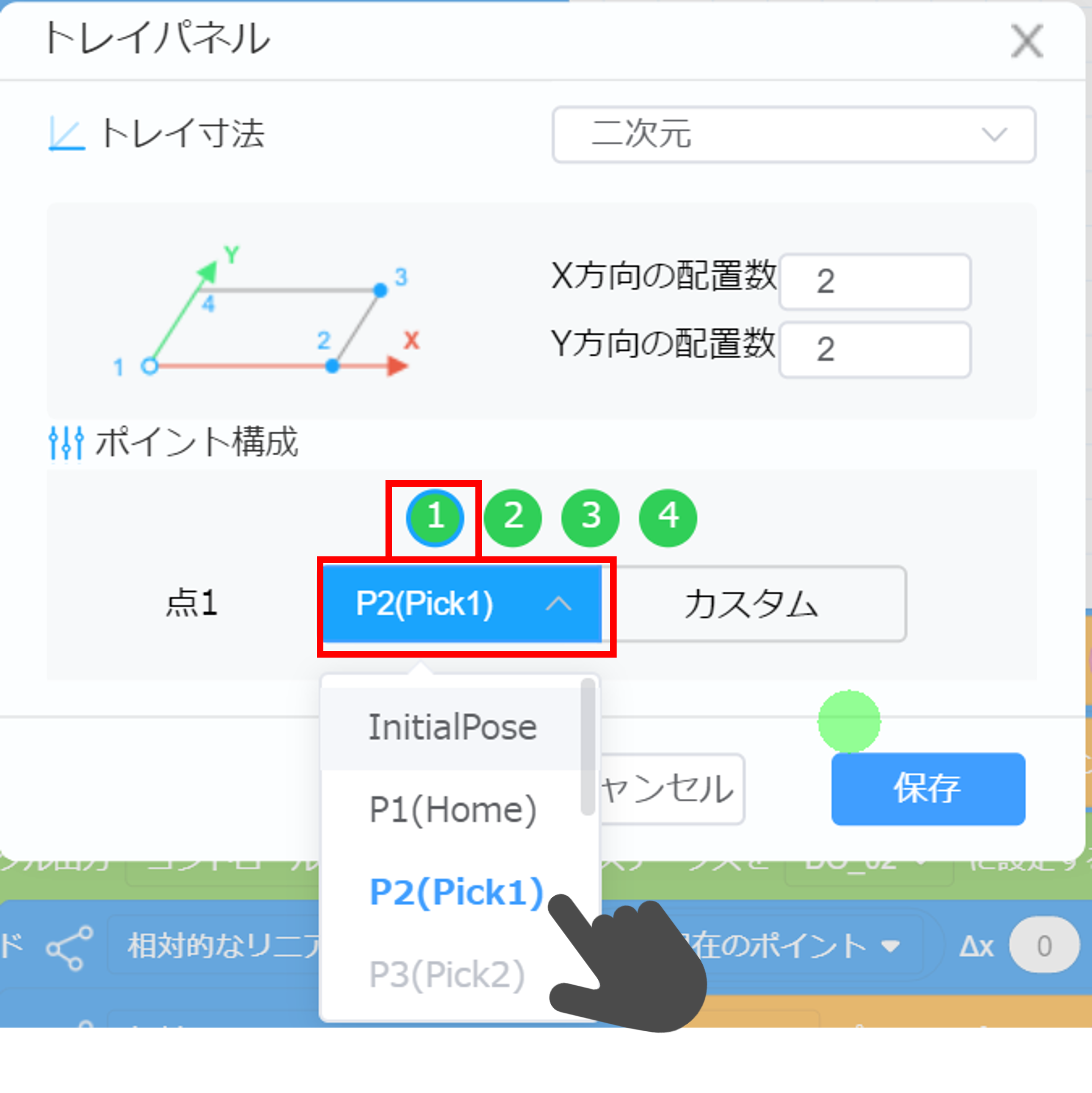

事前に登録したポイントを参照して、座標を登録することができます。
4つ全て登録してください。今回は登録した4つの座標がピックポイントの座標として活用します。
この手順と同様にプレースポイントもパレットブロックを用いて作成します。
プログラム例
サンプルプログラムのご提供をご希望の方は、下記メールにてお問い合わせください。
(2025/06/06 現在)
